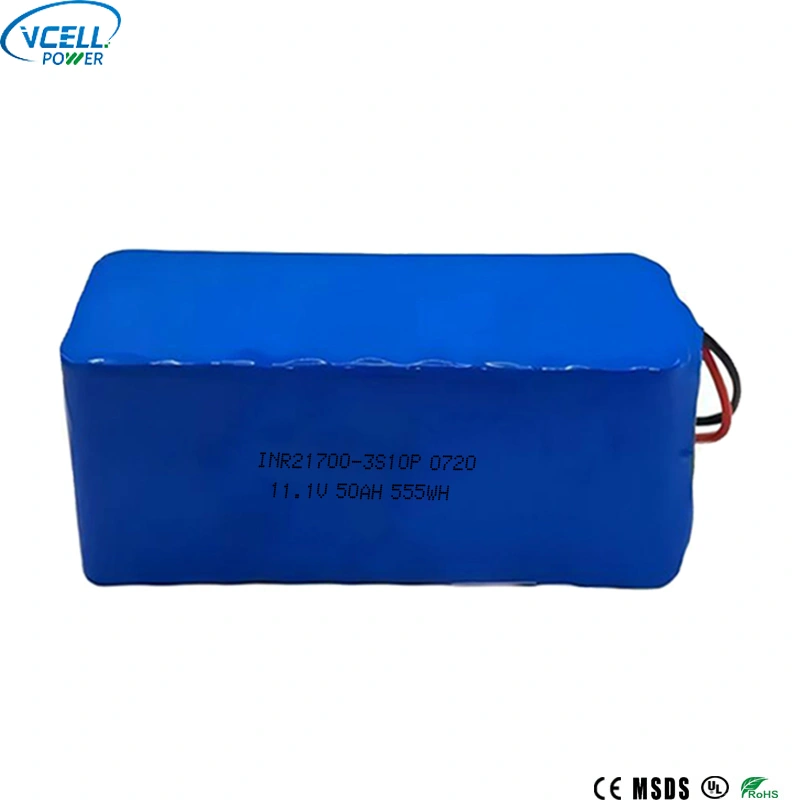

Bateri Litium Ionteknologi telah menjadi platform utama untuk elektronik mudah alih, mobiliti elektrik, peralatan industri, storan tenaga, robotik, dan banyak lagi sistem berkuasa elektrik yang lain. Daya tarikannya datang daripada gabungan tenaga khusus yang agak tinggi, operasi boleh dicas semula, seni bina pek fleksibel dan keserasian dengan sistem pengurusan bateri yang canggih. Walau bagaimanapun, memilih bateri yang sesuai bukan hanya soal memilih kapasiti tertinggi yang ada. Reka bentuk lengkap melibatkan kimia sel, voltan nominal, kapasiti, kadar nyahcas, keadaan caj, kelakuan terma, susunan sel, seni bina perlindungan, dimensi kepungan, keperluan komunikasi, reka bentuk penyambung, pendedahan alam sekitar dan pertimbangan pengangkutan. Kimia yang berbeza boleh menghasilkan tingkah laku yang sangat berbeza walaupun ia tergolong dalam keluarga berasaskan litium yang sama. Sel silinder, sel kantung dan format lain juga mencipta kemungkinan reka bentuk mekanikal dan terma yang berbeza. Oleh itu, pek bateri yang direka dengan baik bermula dengan beban peralatan dan persekitaran operasi, kemudian berfungsi ke belakang ke arah pemilihan sel, seni bina elektrik, perlindungan, pengurusan haba, ujian dan penyepaduan akhir.
Jadual Kandungan
Klik mana-mana topik untuk melompat terus ke bahagian tersebut.
- 1. Mengapa Teknologi Litium Boleh Dicas Semula Menjadi Digunakan Secara Berleluasa?
- 2. Bagaimanakah Sel Litium Boleh Dicas semula Menyimpan dan Melepaskan Tenaga?
- 3. Kimia Sel Mana Yang Patut Dibandingkan Jurutera?
- 4. Bagaimanakah Voltan, Kapasiti dan Tenaga Berkaitan Antara Satu Sama Lain?
- 5. Mengapa Kadar Pelepasan dan Kadar C Penting?
- 6. Bagaimanakah Sistem Pengurusan Bateri Melindungi Pek?
- 7. Bagaimanakah Format Sel Mempengaruhi Reka Bentuk Pek?
- 8. Bagaimanakah Pengurusan Terma Perlu Dirancang?
- 9. Apakah yang Perlu Dipertimbangkan Semasa Mengecas Pek Bateri Litium?
- 10. Bagaimanakah Pek Bateri Menyokong Aplikasi Berbeza?
- 11. Apakah Faktor Keselamatan dan Pengangkutan Penting?
- 12. Apakah Kesilapan Pemilihan Bateri Biasa Perlu Dielakkan?
- 13. Apakah yang Perlu Disertakan dalam Spesifikasi Bateri Profesional?
- 14. Soalan Lazim
Mengapa Teknologi Litium Boleh Dicas Semula Menjadi Digunakan Secara Berleluasa?
Bateri berasaskan litium boleh dicas semula adalah menarik kerana ia boleh menyimpan sejumlah besar tenaga elektrik dalam pakej yang agak padat sambil menyokong kitaran cas dan nyahcas berulang. Seni bina elektrik fleksibel mereka juga membolehkan pengeluar membina pek untuk keperluan voltan dan kapasiti yang sangat berbeza.
Teknologi ini kini digunakan merentasi pelbagai peralatan. Elektronik mudah alih memerlukan sumber kuasa yang padat. Platform mobiliti elektrik memerlukan bateri yang boleh menyalurkan tenaga dan kuasa dalam ruang fizikal yang terhad. Peralatan industri mungkin memerlukan tingkah laku pelepasan yang boleh diramal sepanjang tempoh operasi yang dilanjutkan. Sistem storan tenaga mungkin mengutamakan hayat kitaran, kestabilan haba, pemantauan dan pengecasan terkawal.
Aplikasi ini berkongsi prinsip yang sama: bateri mesti sepadan dengan keperluan elektrik dan mekanikal peralatan.
Bunyinya mudah, tetapi peralatan dunia sebenar jarang beroperasi pada satu beban tetap. Motor boleh mengeluarkan arus yang tinggi semasa permulaan dan arus yang lebih rendah apabila ia mencapai kelajuan operasi. Peranti mudah alih mungkin silih berganti antara mod tidur, siap sedia, komunikasi dan prestasi puncak. Robot mudah alih boleh memecut, berhenti, memanjat dan mengendalikan motor tambahan sepanjang kitaran tugas yang sama.
Oleh itu, bateri perlu bertindak balas terhadap perubahan permintaan semasa sambil kekal dalam had elektrik dan haba yang direka bentuk.
Sel litium yang direka dengan baik boleh memberikan tenaga yang besar berbanding jisim dan isipadunya, menyokong seni bina peralatan padat.
Sel boleh disusun dalam kombinasi siri dan selari untuk mencipta platform voltan dan kapasiti yang berbeza.
Kimia boleh dicas semula yang sesuai boleh menyokong kitaran cas dan nyahcas berulang di bawah keadaan operasi terkawal.
Sistem pengurusan bateri boleh memantau keadaan elektrik dan haba serta menyediakan pelbagai lapisan perlindungan.
Mengapa reka bentuk pek penting seperti pemilihan sel
Sel hanyalah blok binaan asas. Setelah beberapa sel digabungkan, sistem memperkenalkan keperluan kejuruteraan tambahan. Sel perlu kekal seimbang. Laluan semasa mesti direka dengan betul. Sambungan elektrik memerlukan penebat dan sokongan mekanikal yang sesuai. Kepungan perlu melindungi sel tanpa menghalang haba daripada meninggalkan pek.
Untuk kebanyakan aplikasi perindustrian, pek bateri juga memerlukan penyambung luaran, antara muka pengecasan, fius, antara muka komunikasi, struktur pelekap atau cabut perkhidmatan. Elemen ini boleh mempengaruhi saiz dan prestasi akhir pek.
Mengapa keperluan permohonan diutamakan
Ia adalah perkara biasa untuk memulakan pemilihan bateri daripada model sel pilihan. Proses yang lebih dipercayai bermula dari peralatan.
Jurutera hendaklah terlebih dahulu mengenal pasti voltan operasi, beban purata, beban puncak, tempoh operasi, keadaan pengecasan, suhu ambien, ruang fizikal, getaran, dan fungsi komunikasi atau perlindungan yang diperlukan. Hanya selepas itu kimia sel dan struktur pek harus dipilih.
Bagaimanakah Sel Litium Boleh Dicas semula Menyimpan dan Melepaskan Tenaga?
Sel litium boleh dicas semula menyimpan tenaga melalui tindak balas elektrokimia boleh balik. Semasa pengecasan, tenaga elektrik memacu ion litium dari satu struktur elektrod ke arah yang lain. Semasa nyahcas, ion bergerak kembali melalui elektrolit manakala elektron bergerak melalui litar luaran untuk menggerakkan peralatan yang disambungkan.
Sel asas mengandungi beberapa elemen kritikal, termasuk elektrod positif, elektrod negatif, pemisah, elektrolit, pengumpul arus, dan pembungkusan pelindung.
Elektrod positif
Bahan elektrod positif sangat mempengaruhi voltan operasi sel, ciri tenaga, tingkah laku terma dan sifat prestasi lain. Oleh itu, kimia katod yang berbeza boleh menghasilkan tingkah laku sel yang sangat berbeza.
Elektrod negatif
Elektrod negatif biasanya menggunakan bahan berasaskan karbon dalam banyak sistem litium boleh dicas semula. Ia menyediakan struktur perumah untuk ion litium semasa cas dan nyahcas.
Pemisah
Pemisah elektrik memisahkan elektrod positif dan negatif sambil membenarkan pengangkutan ionik melalui elektrolit. Keutuhannya amat penting kerana sentuhan elektrik terus antara elektrod boleh menyebabkan kerosakan dalaman yang teruk.
Elektrolit
Elektrolit menyediakan laluan pengangkutan ionik antara elektrod. Perumusan dan kestabilannya mempengaruhi tingkah laku elektrik dan haba sel.
Pengumpul semasa
Pengumpul arus memindahkan elektron antara bahan elektrod aktif dan terminal elektrik luaran. Pembinaan mereka menjejaskan rintangan dan prestasi haba.
Perumahan sel
Penutup menyediakan perlindungan mekanikal dan mengawal cara bahan dalaman berinteraksi dengan persekitaran luaran. Sel silinder, prismatik dan kantung menggunakan pendekatan perumahan yang berbeza.
| Elemen Sel | Fungsi Utama | Kepentingan Reka Bentuk |
|---|---|---|
| Elektrod positif | Mengambil bahagian dalam penyimpanan dan pelepasan litium-ion | Pengaruh kuat pada voltan, tenaga dan kestabilan |
| Elektrod negatif | Menjadi tuan rumah litium semasa berbasikal | Mempengaruhi kapasiti, keupayaan kadar, dan tingkah laku kitaran |
| Pemisah | Menyediakan pengasingan elektrik | Kritikal kepada keselamatan dalaman |
| Elektrolit | Membenarkan pengangkutan ionik | Mempengaruhi kekonduksian dan kestabilan elektrokimia |
| Pengumpul semasa | Membawa arus elektron | Mempengaruhi rintangan dan penjanaan haba |
| Perumahan | Menyediakan pembendungan fizikal | Mempengaruhi perlindungan mekanikal dan pengurusan haba |
Cas dan nyahcas adalah proses boleh balik, bukan imej cermin yang sama
Mengecas dan menyahcas melibatkan keadaan elektrik yang berbeza. Pengecasan dikawal oleh pengecas dan sistem pengurusan bateri, manakala pelepasan didorong oleh peralatan yang disambungkan.
Perbezaan ini penting kerana bateri boleh mampu menghantar arus tertentu tanpa semestinya sesuai untuk mengecas pada arus yang sama.
Mengapa suhu sel berubah semasa operasi
Sel mempunyai rintangan dalaman. Setiap kali arus mengalir, sebahagian tenaga ditukar kepada haba. Jumlah haba bergantung pada arus, rintangan, suhu operasi, keadaan sel dan faktor elektrokimia yang lain.
Apabila arus meningkat, penjanaan haba boleh meningkat dengan cepat. Ini adalah salah satu sebab aplikasi bateri berkadar tinggi memerlukan reka bentuk haba yang teliti.
Oleh itu, sel elektrokimia hanyalah permulaan. Pek akhir mesti mengawal voltan, arus, suhu, tekanan mekanikal, dan keadaan cas supaya sel kekal dalam tetingkap operasi yang ditentukan.
Kimia Sel Mana Yang Patut Dibandingkan Jurutera?
"Bateri litium" bukan satu bahan kimia. Beberapa sistem katod wujud, dan mereka boleh berbeza dengan ketara dalam ketumpatan tenaga, kestabilan terma, ciri voltan, keupayaan kuasa, tingkah laku kitaran dan aplikasi yang disyorkan.
Litium besi fosfat
Litium besi fosfat, biasanya disingkat LFP, terkenal dengan kestabilan haba yang kuat dan prestasi kitaran panjang di bawah keadaan operasi yang sesuai. Voltan sel nominalnya lebih rendah daripada beberapa bahan kimia litium yang kaya dengan nikel, jadi pek memerlukan konfigurasi siri yang berbeza untuk mencapai voltan sistem yang sama.
LFP sering dipertimbangkan untuk storan pegun, sistem sandaran, sistem tenaga suria, dan aplikasi di mana hayat kitaran dan ciri terma amat penting.
kimia NMC
Sistem kobalt oksida mangan nikel biasanya digambarkan sebagai NMC. Sel ini boleh memberikan ketumpatan tenaga yang lebih tinggi daripada kebanyakan reka bentuk LFP, menjadikannya menarik untuk aplikasi sensitif berat.
Isunya ialah sistem memerlukan pengurusan haba dan pengecasan yang teliti, dan ciri-ciri yang tepat bergantung pada perumusan sel.
kimia LCO
Litium kobalt oksida telah digunakan secara meluas dalam elektronik pengguna. Ia boleh memberikan ketumpatan tenaga yang tinggi, tetapi ciri terma dan kitarannya menjadikan pengurusan bateri dan kawalan aplikasi yang teliti penting.
kimia NCA
Sistem aluminium kobalt nikel adalah satu lagi kimia litium bertenaga tinggi. Ia telah digunakan dalam aplikasi yang memerlukan ketumpatan tenaga yang tinggi, tetapi reka bentuk terma dan keselamatan peringkat pek kekal penting.
Mengapa kimia harus dipilih daripada aplikasi
Kimia yang betul bergantung pada tugas peralatan dan bukannya pada kedudukan sejagat.
Selalunya dipilih di mana kestabilan haba, hayat kitaran, dan operasi jangka panjang adalah penting.
Selalunya dipilih di mana ketumpatan tenaga dan prestasi kuasa seimbang adalah penting.
Biasanya dikaitkan dengan aplikasi elektronik pengguna padat yang memerlukan kepadatan tenaga tinggi.
Digunakan dalam aplikasi tenaga tinggi terpilih di mana kawalan elektrik dan haba yang teliti diperlukan.
| Kimia | Kekuatan Biasa | Fokus Reka Bentuk Biasa |
|---|---|---|
| LFP | Kestabilan terma dan keupayaan kitaran | Berat pek, platform voltan, operasi jangka panjang |
| NMC | Ketumpatan tenaga dan prestasi seimbang | Pengurusan dan perlindungan haba |
| LCO | Ketumpatan tenaga tinggi | Pengurusan terma dan pengecasan terkawal |
| NCA | Keupayaan tenaga yang tinggi | Kawalan haba, perlindungan dan had operasi |
Mengapa kimia tidak boleh dipilih daripada label pemasaran
Dua sel yang diterangkan dengan kimia yang sama masih boleh berkelakuan berbeza kerana formulasi elektrod, proses pembuatan, struktur zarah, sistem elektrolit, reka bentuk pemisah, saiz sel dan kawalan kualiti.
Oleh itu, pemilihan profesional harus memeriksa data teknikal sebenar dan bukannya bergantung pada label kimia semata-mata.
Padanan sel adalah sama penting
Sel yang disambungkan dalam pek yang sama harus mempunyai ciri yang hampir sama. Perbezaan ketara dalam kapasiti, rintangan dalaman atau keadaan cas boleh mewujudkan ketidakseimbangan semasa operasi.
Ini amat penting dalam pek bersambung siri, di mana arus yang sama mengalir melalui setiap sel dalam rentetan.
Bagaimanakah Voltan, Kapasiti dan Tenaga Berkaitan Antara Satu Sama Lain?
Spesifikasi bateri selalunya mengandungi beberapa nombor yang mudah dikelirukan. Voltan, kapasiti, kuasa dan tenaga menerangkan ciri yang berbeza.
Voltan
Voltan mewakili potensi elektrik bateri. Dalam pek bateri, sel bersambung siri menambah voltannya.
Sebagai contoh, rentetan siri sepuluh sel dengan voltan sel nominal kira-kira 3.6 V akan mempunyai voltan pek nominal kira-kira 36 V.
Kapasiti
Kapasiti biasanya dinyatakan dalam jam ampere, atau Ah. Ia menunjukkan jumlah pengecasan yang boleh dihantar oleh bateri di bawah keadaan ujian tertentu.
Kapasiti tidak boleh ditafsirkan sebagai jumlah tetap bebas daripada arus, suhu, pemotongan nyahcas dan kaedah ujian.
Tenaga
Tenaga elektrik yang disimpan biasanya dinyatakan dalam watt-jam. Hubungan yang dipermudahkan ialah:
Tenaga (Wh) ≈ Voltan (V) × Kapasiti (Ah)
Hubungan ini berguna untuk anggaran sistem peringkat awal. Tenaga boleh guna sebenar akan bergantung pada keadaan nyahcas, kehilangan penukaran, had operasi, suhu dan strategi kawalan.
kuasa
Kuasa ialah kadar di mana tenaga dihantar. Bateri mungkin mempunyai tenaga tersimpan yang besar sementara masih tidak sesuai untuk aplikasi yang memerlukan arus segera yang sangat tinggi.
Inilah sebabnya mengapa kapasiti dan keupayaan kuasa harus sentiasa dinilai secara berasingan.
| Parameter | Unit | Apa yang Diceritakan Kepada Jurutera |
|---|---|---|
| Voltan nominal | V | Platform voltan elektrik |
| Kapasiti | Ah | Keupayaan penyimpanan caj di bawah keadaan yang ditetapkan |
| Tenaga | Wh | Anggaran tenaga elektrik yang disimpan |
| kuasa | W atau kW | Kadar penghantaran tenaga elektrik |
| semasa | A | Beban elektrik atau aliran pengecasan |
Siri berbanding sambungan selari
Sambungan siri terutamanya meningkatkan voltan. Sambungan selari terutamanya meningkatkan kapasiti dan keupayaan semasa.
Pek 10S3P, sebagai contoh, mengandungi sepuluh sel atau kumpulan sel dalam siri dan tiga laluan selari. Voltan dan kapasiti yang tepat bergantung pada penilaian sel individu.
Mengapa pengiraan pek memerlukan margin operasi
Tenaga teori yang dikira daripada voltan nominal dan kapasiti nominal tidak selalu tersedia untuk peralatan. Had pengurusan bateri mungkin menghalang nyahcas penuh atau cas penuh untuk melindungi sel.
Suhu juga mengubah kapasiti praktikal dan tingkah laku kuasa. Keadaan sejuk boleh meningkatkan rintangan dalaman dan mengurangkan kuasa yang ada, manakala suhu tinggi boleh mempercepatkan degradasi.
Mengapa platform voltan penting kepada peralatan
Motor, penyongsang, papan kawalan, pengecas, geganti dan komponen lain direka bentuk sekitar julat voltan tertentu.
Bateri dengan kapasiti yang lebih tinggi tidak serasi secara automatik jika voltan sistem salah. Sebaliknya, bateri dengan voltan yang betul masih boleh menjadi tidak sesuai jika keupayaan semasanya tidak mencukupi.
Mengapa Kadar Pelepasan dan Kadar C Penting?
Kapasiti bateri tidak menggambarkan sepenuhnya seberapa cepat ia boleh membebaskan tenaga. Kadar nyahcas adalah penting untuk motor, alatan kuasa, dron, robotik, peralatan daya tarikan dan sistem lain dengan permintaan arus puncak yang ketara.
Memahami kadar C
C-rate menyatakan arus relatif kepada kapasiti bateri. Nyahcas 1C bermakna bahawa arus secara berangka sama dengan kapasiti terkadar dalam jam ampere.
Untuk bateri 20 Ah, nyahcas 1C sepadan dengan 20 A. Nyahcas 2C sepadan dengan 40 A, tertakluk kepada spesifikasi sebenar bateri.
Berterusan berbanding arus puncak
Sesetengah aplikasi menarik arus tinggi hanya untuk beberapa saat atau minit, manakala yang lain menuntut arus dinaikkan secara berterusan.
Bateri yang boleh menyokong puncak singkat mungkin tidak sesuai untuk operasi berkelajuan tinggi yang berterusan kerana arus yang berterusan menghasilkan lebih banyak haba dan meletakkan tekanan elektrokimia yang lebih besar pada sel.
Rintangan dalaman
Rintangan dalaman menyebabkan penurunan voltan dan penjanaan haba apabila arus mengalir. Arus yang lebih tinggi membesarkan kesannya.
Oleh itu, bateri mungkin menunjukkan voltan terminal yang lebih rendah di bawah beban berat berbanding di bawah beban ringan, walaupun voltan nominal kekal tidak berubah.
Alat kuasa dan peralatan mudah alih
Aplikasi seperti alatan kuasa, skuter, robot dan dron boleh memerlukan letupan arus tinggi yang singkat. Dalam kes ini, sel berkadar tinggi, sambungan rintangan rendah, laluan haba yang mencukupi, dan BMS yang diberi penarafan yang sesuai adalah penting.
| Muatkan Profil | Keperluan Biasa | Ciri Bateri Penting |
|---|---|---|
| Berterusan kuasa rendah | Arus stabil dalam tempoh yang lama | Kapasiti dan pelepasan diri yang rendah |
| Beban berubah sederhana | Menukar permintaan semasa | Tenaga yang seimbang dan keupayaan kuasa |
| Selang-seli kuasa tinggi | Letupan pendek arus tinggi | Sel kadar tinggi dan tindak balas haba |
| Berterusan kuasa tinggi | Arus tinggi yang berterusan | Penarafan pelepasan berterusan dan pengurusan haba yang kuat |
Mengapa reka bentuk penyambung dan pendawaian juga penting
Pek bateri arus tinggi memerlukan lebih daripada sel kadar tinggi. Penyambung, jalur nikel, bar bas, wayar, fius, geganti dan suis semuanya mempunyai rintangan.
Jika komponen kecil menjadi halangan, bateri mungkin tidak memberikan kuasa yang dijangkakan walaupun sel itu sendiri mampu berbuat demikian.
Potongan pelepasan
Elektronik pengurusan bateri boleh menghalang voltan pek daripada jatuh di bawah had yang ditentukan. Ini melindungi sel daripada pelepasan yang berlebihan.
Titik potong hendaklah ditakrifkan mengikut keperluan kimia dan pengilang sel dan bukannya dianggap universal.
Bagaimanakah Sistem Pengurusan Bateri Melindungi Pek?
Sistem pengurusan bateri, biasanya dipanggil BMS, memantau dan mengawal keadaan elektrik dan haba yang penting dalam pek bateri.
BMS amat penting dalam pek berbilang sel kerana sel individu tidak selalu berkelakuan sama. Malah perbezaan kecil boleh menjadi lebih besar berbanding kitaran pengecasan dan nyahcas berulang.
Perlindungan cas berlebihan
BMS boleh memantau voltan sel atau pek dan menghentikan atau mengurangkan pengecasan apabila had atas yang ditentukan dicapai.
Perlindungan lebihan pelepasan
BMS boleh memutuskan sambungan beban apabila bateri mencapai ambang voltan rendah yang ditentukan.
Perlindungan arus lebih
Jika arus melebihi julat operasi selamat yang ditetapkan, BMS boleh mencetuskan tindak balas perlindungan. Ini boleh membantu melindungi sel, pendawaian, penyambung dan komponen pensuisan.
Perlindungan litar pintas
Litar pintas boleh mencipta arus yang sangat besar dalam laluan impedans rendah. Oleh itu, litar perlindungan dan peleburan yang sesuai adalah bahagian penting dalam seni bina pek.
Pemantauan suhu
Penderia suhu boleh diletakkan pada titik terpilih dalam pek. BMS boleh menggunakan maklumat suhu untuk menyekat pengecasan, nyahcas atau kedua-duanya apabila suhu bergerak di luar julat yang dibenarkan.
Pengimbangan sel
Sel yang disambungkan secara bersiri secara beransur-ansur boleh menghasilkan perbezaan dalam keadaan cas. Pengimbangan membantu mengurangkan perbezaan ini supaya rentetan siri beroperasi dengan lebih seragam.
Menjejaki sel atau kumpulan individu dan mengesan keadaan yang menghampiri had operasi yang ditetapkan.
Mengukur arus cas dan nyahcas serta menyokong perlindungan arus lebih.
Membantu mengawal operasi apabila suhu sel atau pek bergerak melebihi julat yang dibenarkan.
Membantu mengekalkan keadaan cas yang lebih konsisten di kalangan sel bersiri.
| Fungsi BMS | Tujuan | Tindakan Perlindungan Biasa |
|---|---|---|
| Perlindungan cas berlebihan | Elakkan voltan sel yang berlebihan | Hentikan atau hadkan pengecasan |
| Perlindungan lebihan pelepasan | Mencegah penipisan sel yang berlebihan | Putuskan sambungan beban |
| Perlindungan arus lebih | Elakkan arus berlebihan | Putuskan sambungan atau hadkan arus |
| Perlindungan litar pintas | Bertindak balas kepada laluan arus yang tidak normal | Pengasingan elektrik yang cepat |
| Perlindungan suhu | Cegah operasi di luar had haba | Hadkan pengecasan atau pelepasan |
| Mengimbangi | Kurangkan perbezaan voltan antara sel siri | Arus imbangan terkawal |
Fungsi BMS pintar
Platform BMS lanjutan boleh menyediakan komunikasi melalui antara muka seperti CAN, RS485, UART, Bluetooth atau protokol lain, bergantung pada reka bentuk.
Komunikasi boleh memberikan maklumat tentang keadaan cas, voltan bateri, arus, suhu, penggera, status pengendalian dan data diagnostik.
Mengapa pemilihan BMS mesti sepadan dengan pek
BMS mesti serasi dengan bilangan sel dalam siri, kimia sel, voltan cas, arus nyahcas, penderia suhu dan seni bina penyambung.
BMS yang direka untuk satu platform voltan atau kimia tidak boleh digunakan semula secara automatik untuk pek lain.
Bagaimanakah Format Sel Mempengaruhi Reka Bentuk Pek?
Format sel menentukan lebih daripada penampilan fizikal. Ia mempengaruhi cara sel disusun, disejukkan, disambungkan, ditutup, diservis dan dilindungi.
sel silinder
Sel silinder seperti format 18650, 21700 dan 26650 digunakan secara meluas dalam pek bateri boleh dicas semula. Dimensi silinder piawai mereka boleh memudahkan pemasangan automatik dan memudahkan untuk mencipta struktur pek modular.
Walau bagaimanapun, sel silinder mencipta ruang antara sel bersebelahan. Oleh itu, laluan terma dan penetapan mekanikal perlu direka bentuk dengan teliti.
Sel kantung
Sel kantung menggunakan pembungkusan berlamina yang fleksibel dan bukannya tin silinder atau logam yang tegar. Bentuknya boleh memberikan fleksibiliti pembungkusan yang kuat, yang berguna dalam peralatan dengan geometri dalaman yang luar biasa.
Mampatan mekanikal dan perlindungan terhadap bengkak atau tusukan perlu dipertimbangkan dalam reka bentuk pek.
sel prismatik
Sel prismatik menggunakan kepungan segi empat tepat yang tegar. Geometri mereka boleh menggunakan ruang segi empat tepat dengan lebih baik, yang boleh memudahkan susun atur pek besar tertentu.
Mengapa format sel menjejaskan penyejukan
Haba mesti bergerak dari zon tindak balas elektrokimia ke persekitaran sekeliling. Geometri sel menentukan laluan yang tersedia untuk haba itu pergi.
Susunan silinder yang padat boleh mempunyai kelakuan terma yang sangat berbeza daripada konfigurasi kantung rata.
| Format Sel | Watak Struktur Utama | Fokus Reka Bentuk Biasa |
|---|---|---|
| berbentuk silinder | Perumahan bulat tegar | Jarak sel, sambungan, pemasangan automatik, penyejukan |
| kantung | Kepungan berlamina fleksibel | Sokongan mekanikal, mampatan, pengurusan bengkak |
| Prismatik | Perumahan segi empat tepat tegar | Ketumpatan pek, laluan haba, penyepaduan struktur |
Susunan sel
Konfigurasi selari siri mentakrifkan platform bateri akhir. Konfigurasi 13S7P, sebagai contoh, menunjukkan tiga belas kumpulan siri dan tujuh sel selari dalam setiap kumpulan.
Seni bina sedemikian boleh dipilih untuk mencapai voltan dan kapasiti sasaran sambil kekal dalam keupayaan semasa setiap sel individu.
Sambungan dikimpal berbanding mekanikal
Sel boleh disambungkan melalui tab yang dikimpal, bar bas, penyambung fleksibel atau kaedah lain bergantung pada reka bentuk pek.
Rintangan sambungan perlu kekal rendah dan stabil secara mekanikal. Sambungan yang lemah boleh menghasilkan pemanasan setempat dan kehilangan voltan.
Pek kandang
Penutup mesti melindungi sel daripada hentaman, lembapan, habuk, getaran dan sentuhan tidak sengaja sambil menyediakan pengudaraan atau keupayaan pemindahan haba yang mencukupi.
Kepungan juga harus membenarkan akses yang sesuai kepada penyambung, komponen perkhidmatan dan antara muka komunikasi.
Oleh itu, format sel adalah keputusan reka bentuk peringkat sistem. Susunan fizikal terkecil tidak semestinya merupakan susunan terbaik jika ia menimbulkan masalah terma, mekanikal, pemasangan atau perkhidmatan.
Bagaimanakah Pengurusan Terma Perlu Dirancang?
Suhu mempunyai pengaruh besar pada prestasi bateri litium, keselamatan, tingkah laku pengecasan dan keadaan sel jangka panjang. Oleh itu, pengurusan terma harus dipertimbangkan semasa reka bentuk pek dan bukannya ditambah selepas seni bina elektrik selesai.
Penjanaan haba
Arus yang mengalir melalui rintangan dalaman menghasilkan haba. Komponen elektronik seperti MOSFET, penyentuh, perintang dan penukar DC-DC juga boleh menghasilkan haba.
Apabila beberapa komponen beroperasi di dalam kepungan kecil, gabungan keluaran haba mereka boleh meningkatkan suhu pek dalaman dengan ketara.
Kecerunan suhu
Tidak setiap sel dalam pek mengalami persekitaran terma yang sama. Sel berhampiran pusat pek padat mungkin mengekalkan lebih banyak haba daripada sel berhampiran dinding luar.
Suhu yang tidak sekata boleh menyebabkan tingkah laku elektrik yang berbeza di kalangan sel, yang boleh meningkatkan ketidakseimbangan dari semasa ke semasa.
Pengurusan haba pasif
Strategi pasif boleh termasuk pad terma, plat konduktif, penyebar haba, jarak sel terkawal dan kepungan konduktif terma.
Penyelesaian ini boleh berfungsi dengan berkesan apabila penjanaan haba adalah sederhana dan persekitaran sekeliling menyediakan penolakan haba yang mencukupi.
Pengurusan haba aktif
Sistem berkuasa tinggi mungkin memerlukan udara paksa, penyejukan cecair atau strategi pengurusan haba aktif yang lain.
Kaedah yang sesuai bergantung pada penjanaan haba, ruang yang tersedia, keadaan persekitaran, keperluan penyelenggaraan dan kerumitan sistem.
| Strategi Terma | Penggunaan Biasa | Pertimbangan Utama |
|---|---|---|
| Jarak sel | Pek kuasa sederhana | Seimbangkan aliran udara dengan saiz pek |
| Pad haba | Pemindahan haba pek-ke-perumah | Kekonduksian bahan dan mampatan |
| Penyebar haba | Mengedarkan haba setempat | Kawasan sentuhan dan rintangan haba |
| Udara paksa | Sistem berkuasa tinggi | Laluan aliran udara, habuk, bunyi bising, penyelenggaraan |
| Penyejukan cecair | Aplikasi berkuasa tinggi | Kerumitan, pengedap, pam, perkhidmatan, kawalan kebocoran |
Operasi suhu tinggi
Suhu yang tinggi boleh mempercepatkan proses penuaan dalam sel litium. Pek yang berulang kali beroperasi pada suhu tinggi mungkin mengalami kehilangan kapasiti yang lebih cepat atau perubahan dalam rintangan dalaman.
Operasi suhu rendah
Suhu sejuk boleh meningkatkan rintangan dalaman dan mengurangkan kuasa yang ada. Mengecas pada suhu yang sangat rendah juga boleh menjadi masalah untuk kimia dan keadaan tertentu.
Oleh itu, logik pengurusan bateri boleh menyekat pengecasan apabila suhu berada di luar julat yang boleh diterima.
Peletakan sensor haba
Penderia suhu harus diletakkan di tempat ia memberikan maklumat bermakna tentang pek. Mengukur hanya dinding kepungan mungkin tidak mewakili kumpulan sel terhangat dengan tepat.
Sambungan arus tinggi dan elektronik kuasa juga mungkin memerlukan pemantauan suhu yang berasingan.
Apakah yang Perlu Dipertimbangkan Semasa Mengecas Pek Bateri Litium?
Pengecasan ialah proses elektrokimia terkawal dan hendaklah sentiasa dipadankan dengan kimia sel, voltan pek, seni bina BMS dan spesifikasi pengecas.
Pengecasan CC/CV
Banyak sistem litium boleh dicas semula menggunakan kaedah pengecasan arus malar dan voltan malar. Pengecas pada mulanya membekalkan arus terkawal. Setelah voltan sasaran dicapai, pengecas menahan voltan manakala arus beransur-ansur berkurangan.
Voltan dan arus pengecasan yang tepat bergantung pada kimia sel dan reka bentuk pek.
Mengecas voltan
Voltan cas maksimum adalah khusus kimia. Penggunaan voltan yang salah boleh merosakkan sel atau mewujudkan keadaan operasi yang berbahaya.
Mengecas arus
Arus cas hendaklah dihadkan kepada keupayaan pengecasan sel atau pek yang ditentukan. Arus pengecasan yang tinggi boleh meningkatkan penjanaan haba dan tekanan elektrokimia.
Keserasian pengecas dan bateri
Pengecas hendaklah direka khusus untuk platform voltan bateri dan kimia. Pengecas yang dimaksudkan untuk satu jenis bateri tidak boleh diandaikan sesuai untuk yang lain hanya kerana penyambungnya secara fizikalnya serupa.
| Faktor Pengecasan | Mengapa Ia Penting | Apa yang Patut Dipadankan |
|---|---|---|
| Kimia bateri | Menentukan had pengecasan | Profil pengecasan pengecas |
| Pek voltan | Mentakrifkan voltan cas sasaran | Voltan keluaran pengecas |
| Mengecas arus | Mempengaruhi haba dan tekanan sel | Had semasa cas bateri |
| BMS | Menyediakan pemantauan dan perlindungan | Had voltan, arus dan suhu BMS |
| Suhu | Mempengaruhi keselamatan pengecasan | Julat suhu pengecasan dibenarkan |
Mengecas pada suhu rendah
Sesetengah bahan kimia litium tidak boleh dicaj di bawah ambang suhu yang ditetapkan. Oleh itu, BMS boleh menghalang pengecasan sehingga sel kembali ke suhu yang boleh diterima.
Reka bentuk kepungan mengecas
Bateri boleh menjana haba semasa pengecasan, terutamanya pada arus yang lebih tinggi. Pengecas, pek, kabel dan penyambung hendaklah disusun supaya haba tidak terkumpul secara tidak perlu.
Mengapa penggantian pengecas penting
Apabila menggantikan bahan kimia bateri lain dengan pek litium, pengecas asal mungkin tidak serasi. Kimia yang berbeza mempunyai lengkung pengecasan dan keperluan voltan yang berbeza.
Oleh itu pengecas harus dianggap sebagai sebahagian daripada sistem bateri dan bukannya sebagai aksesori yang tidak berkaitan.
Bagaimanakah Pek Bateri Menyokong Aplikasi Berbeza?
Peralatan yang berbeza memerlukan ciri bateri yang berbeza. Teknologi litium asas yang sama boleh menyokong produk yang sangat berbeza kerana sel dan pek boleh dikonfigurasikan untuk voltan, kapasiti, kuasa dan keperluan mekanikal yang berbeza.
Peranti padat selalunya mengutamakan ketumpatan tenaga, volum pakej yang rendah, output yang stabil dan penyepaduan dengan elektronik pengurusan kuasa yang canggih.
Alat mudah alih boleh memerlukan letupan pendek arus tinggi, menjadikan keupayaan kuasa, rintangan rendah, kawalan haba dan penyambung tahan lama penting.
Skuter, basikal elektrik, kereta golf dan kenderaan ringan memerlukan keseimbangan antara voltan, kapasiti, keupayaan semasa, berat dan rintangan getaran.
Robot, AGV, mesin penjagaan lantai, sistem sandaran dan instrumen mudah alih mungkin memerlukan operasi yang stabil merentasi kitaran tugas berulang.
Sistem storan pegun selalunya memberi penekanan yang lebih besar pada prestasi kitaran, kestabilan terma, pemantauan, reka bentuk kepungan dan pengecasan terkawal.
Peralatan pemantauan, sistem mudah alih dan peranti autonomi mungkin memerlukan kandang tersuai, penyambung, perlindungan dan pengurusan suhu.
Elektronik mudah alih
Elektronik kecil biasanya memberikan penekanan yang kuat pada saiz pakej dan ketumpatan tenaga. Pek itu boleh menjadi nipis, melengkung atau sangat disesuaikan agar sesuai dengan kepungan produk.
Oleh kerana peranti mungkin menghabiskan masa yang lama dalam siap sedia dan kemudian tiba-tiba memerlukan kuasa pemprosesan puncak, nyahcas diri yang rendah dan tingkah laku voltan yang stabil juga boleh menjadi penting.
Skuter elektrik dan mobiliti ringan
Aplikasi mobiliti sering menggunakan platform voltan seperti 24 V, 36 V, 48 V, 60 V, atau 72 V bergantung pada seni bina sistem.
Arus motor puncak boleh jauh lebih tinggi daripada arus purata. Oleh itu, pek mesti menyokong pecutan dan permintaan mendaki bukit tanpa penurunan voltan yang berlebihan.
AGV dan robot mudah alih
Kenderaan berpandu automatik dan robot servis mungkin beroperasi berulang kali pada hari bekerja. Spesifikasi bateri mereka perlu mencerminkan kitaran pergerakan, beban motor, peluang pengecasan, muatan dan keadaan persekitaran.
Komunikasi antara bateri dan pengawal robot juga boleh menjadi berharga untuk pelaporan keadaan cas dan diagnostik sistem.
Peralatan perubatan dan industri
Peranti perubatan dan industri mudah alih mungkin memberikan penekanan yang kuat pada output voltan yang boleh diramal, nyahcas diri yang rendah, kebolehpercayaan dan penyepaduan kepungan.
Bateri juga harus direka bentuk mengikut prosedur pengecasan peralatan dan persekitaran operasi.
Sistem penyimpanan tenaga
Aplikasi storan pegun mungkin mengutamakan kestabilan kimia, keupayaan kitaran, pengurusan haba, pemantauan dan perlindungan kerosakan berbanding berat pek minimum.
Kimia LFP sering dipertimbangkan untuk aplikasi ini kerana ciri-cirinya boleh diselaraskan dengan baik dengan operasi pegun kitaran panjang.
Projek bateri tersuai
Projek tersuai boleh memerlukan platform voltan yang luar biasa, kedudukan penyambung, protokol komunikasi, penutup padat atau susunan pelekap yang khusus.
Proses kejuruteraan harus bermula dengan lukisan peralatan dan profil beban elektrik. Ini membantu mengelak daripada memilih konfigurasi sel yang tidak sesuai dengan penutup akhir atau memenuhi keperluan kuasa.
| Permohonan | Keperluan Utama | Fokus Kejuruteraan Biasa |
|---|---|---|
| Elektronik pengguna | Penyimpanan tenaga padat | Saiz pakej, ketumpatan tenaga, perlindungan |
| Alat kuasa | Kuasa jangka pendek yang tinggi | Sel kadar tinggi, BMS, tindak balas haba |
| Mobiliti elektrik ringan | Tenaga ditambah kuasa motor puncak | Platform voltan, kapasiti, arus, getaran |
| AGV atau robot | Kitaran tugas berulang | Hayat kitaran, komunikasi BMS, pengurusan haba |
| Penyimpanan tenaga | Berbasikal jangka panjang | Kestabilan terma, prestasi kitaran, pemantauan |
| Peralatan tersuai | Penyepaduan khusus aplikasi | Dimensi, penyambung, kawalan, kepungan |
Apakah Faktor Keselamatan dan Pengangkutan Penting?
Keselamatan bateri ditentukan oleh interaksi antara kimia sel, kualiti pembuatan, reka bentuk mekanikal, perlindungan elektrik, kawalan pengecasan, pengurusan haba dan keadaan operasi.
Perlindungan fizikal
Sel harus dilindungi daripada penghancuran, tusukan, getaran berlebihan, dan sentuhan tidak sengaja dengan objek konduktif.
Kepungan dan sokongan dalaman harus memegang sel dengan selamat sambil mengelakkan tekanan mekanikal yang tidak perlu.
Perlindungan elektrik
Fius, pemutus litar, peringkat perlindungan MOSFET, penyentuh dan logik BMS semuanya boleh memainkan peranan dalam mencegah atau mengehadkan keadaan semasa yang tidak normal.
Seni bina pelindung hendaklah direka bentuk mengikut senario semasa dan kerosakan maksimum pek.
Perlindungan haba
Penderia suhu dan logik pelindung membantu menghalang operasi di luar had yang boleh diterima. Haba juga harus mempunyai laluan yang boleh diramal keluar dari pek.
Penebat
Pek bateri bersiri boleh mencapai voltan yang agak tinggi. Penebat elektrik antara bahagian konduktif, kumpulan sel, bar bas, dan permukaan kepungan adalah penting.
Pertimbangan pengangkutan
Sel litium dan pek bateri dikawal untuk pengangkutan kerana tenaga elektrokimia yang disimpan dan potensi bahaya dalam keadaan tertentu.
Pengangkutan antarabangsa boleh memerlukan dokumen seperti dokumentasi ujian UN38.3, maklumat data keselamatan, penilaian pengangkutan, pembungkusan yang sesuai, pelabelan dan prosedur penghantaran khusus mod.
Keperluan boleh berbeza mengikut jenis bateri, penilaian jam watt, keadaan cas, susunan pembungkusan dan mod pengangkutan.
| Kawasan Keselamatan | Keprihatinan Utama | Pendekatan Reka Bentuk |
|---|---|---|
| mekanikal | Menghancurkan, hentaman, getaran | Perumah selamat dan sokongan sel |
| Elektrik | Litar pintas dan arus lebih | Fius, BMS, pensuisan, penebat |
| terma | Suhu yang berlebihan | Pemantauan sensor dan pelesapan haba |
| Mengecas | Voltan atau suhu tidak betul | Kawalan pengecas dan pengecasan yang serasi |
| Pengangkutan | Pengendalian dan pematuhan peraturan | Pengujian, pembungkusan, pelabelan, dokumentasi |
Mengapa pensijilan harus dikaitkan dengan produk sebenar
Dokumen pensijilan dan pengangkutan hanya berguna apabila ia sepadan dengan konfigurasi sel atau pek sebenar yang dibekalkan.
Dokumen yang dikeluarkan untuk satu model bateri tidak boleh diandaikan secara automatik meliputi pembinaan yang jauh berbeza.
Mengapa kualiti pemasangan penting
Keselamatan bateri tidak ditentukan hanya oleh kimia sel. Kualiti kimpalan, penghalaan penyambung, bahan penebat, pemasangan BMS, penempatan sensor suhu, pemasangan fius, dan pembinaan kepungan semuanya mempengaruhi produk siap.
Apakah Kesilapan Pemilihan Bateri Biasa Perlu Dielakkan?
Masalah bateri yang paling biasa tidak semestinya datang dari sel yang rosak. Banyak yang bermula dengan spesifikasi yang tidak lengkap atau komponen yang tidak sepadan.
- Memilih mengikut kapasiti sahaja:Penarafan Ah yang lebih tinggi tidak menjamin keupayaan pelepasan yang mencukupi.
- Mengabaikan voltan sistem:Voltan bateri mesti sepadan dengan seni bina elektrik peralatan.
- Mengabaikan arus puncak:Permulaan dan pecutan motor boleh menuntut lebih arus daripada operasi purata.
- Menggunakan kimia yang salah:Kimia yang berbeza mempunyai ciri voltan, haba, pengecasan dan kitaran yang berbeza.
- Menggunakan pengecas yang tidak sesuai:Profil pengecasan mesti sepadan dengan kimia bateri dan voltan pek.
- Meremehkan beban terma:Pek arus tinggi memerlukan laluan yang jelas untuk pelesapan haba.
- Mengabaikan BMS:Had perlindungan perlu sepadan dengan konfigurasi sel selari siri yang tepat.
- Mengabaikan dimensi:Bateri yang memenuhi keperluan elektrik mungkin masih mustahil untuk dipasang.
- Mengabaikan penyambung:Penarafan arus penyambung dan kesesuaian mekanikal adalah sebahagian daripada reka bentuk elektrik.
- Mengabaikan suhu operasi:Kedua-dua keadaan panas dan sejuk boleh mengubah tingkah laku bateri.
Masalah kapasiti sahaja
Bateri dengan dua kali kapasiti nominal tidak secara automatik memberikan dua kali ganda prestasi sistem yang boleh digunakan. Jika peralatan memerlukan arus puncak yang tinggi dan sel yang dipilih direka untuk nyahcas kadar rendah, voltan mungkin merosot dengan ketara di bawah beban.
Masalah voltan sahaja
Pemadanan voltan nominal adalah perlu tetapi tidak mencukupi. Dua pek dengan voltan yang sama boleh mempunyai kapasiti yang sangat berbeza, arus berterusan, arus puncak, kimia, BMS dan dimensi mekanikal.
Masalah pengecas gantian
Kesilapan biasa semasa penggantian bateri ialah mengekalkan pengecas asal. Bateri asid plumbum, Ni-MH dan litium tidak semestinya menggunakan kaedah pengecasan yang sama.
Pengecas hendaklah dipadankan dengan voltan dan kimia bateri gantian.
Masalah kandang
Pereka bateri kadangkala menumpukan pada susunan sel dan hanya kemudian mempertimbangkan kepungan. Ini boleh mewujudkan kompromi yang sukar di sekitar akses penyambung, penyejukan, kebolehservisan dan perlindungan mekanikal.
Masalah pemikiran terma
Pek yang berfungsi dengan baik semasa ujian pendek mungkin panas dengan ketara semasa operasi berterusan. Oleh itu tingkah laku terma harus diuji di bawah kitaran tugas sebenar atau perwakilan.
Masalah dokumentasi
Sistem bateri memerlukan maklumat teknikal yang jelas. Model bateri, konfigurasi sel, voltan, kapasiti, had BMS, jenis penyambung, keperluan pengecas, dimensi dan orientasi pemasangan hendaklah didokumenkan secara konsisten.
Apakah yang Perlu Disertakan dalam Spesifikasi Bateri Profesional?
Spesifikasi profesional membolehkan jurutera, pasukan perolehan, pengilang dan penyepadu peralatan bekerja daripada maklumat teknikal yang sama.
| Kawasan Spesifikasi | Maklumat untuk Ditakrifkan | Mengapa Ia Penting |
|---|---|---|
| Kimia | LFP, NMC, LCO, NCA, atau kimia lain yang ditakrifkan | Menentukan voltan dan ciri operasi |
| Format sel | 18650, 21700, 26650, kantung, prismatik atau format lain | Mempengaruhi reka bentuk mekanikal dan haba |
| Konfigurasi siri | Bilangan sel atau kumpulan dalam siri | Mentakrifkan platform voltan |
| Konfigurasi selari | Bilangan sel atau kumpulan selari | Mentakrifkan kapasiti dan keupayaan semasa |
| Voltan nominal | Pek voltan di bawah keadaan tertentu | Mesti sepadan dengan seni bina peralatan |
| Kapasiti | Kedudukan Ah Nominal dan keadaan ujian | Mentakrifkan keupayaan penyimpanan caj |
| Arus nyahcas | Had arus berterusan dan puncak | Memastikan kesesuaian untuk beban sebenar |
| Mengecas arus | Julat semasa pengecasan yang ditentukan | Menyokong tingkah laku pengecasan yang betul |
| BMS | Voltan, arus, suhu, pengimbangan, komunikasi | Mentakrifkan perlindungan dan antara muka sistem |
| Dimensi | Panjang, lebar, tinggi | Mengesahkan keserasian pemasangan fizikal |
| Penyambung | Jenis penyambung kuasa dan isyarat | Memastikan keserasian elektrik dan mekanikal |
| Persekitaran | Suhu operasi dan pengecasan, kelembapan, getaran | Memadankan pek dengan aplikasi |
| Pengangkutan | Dokumentasi ujian dan penghantaran yang berkenaan | Menyokong logistik yang mematuhi |
Mulakan dengan profil beban peralatan
Sebelum memilih sel, kenal pasti voltan peralatan, arus purata, arus maksimum, tempoh operasi, tempoh siap sedia dan kitaran tugas yang dijangkakan.
Untuk peralatan yang dipacu motor, arus permulaan hendaklah diukur atau dikira dan bukannya dianggarkan daripada purata penggunaan motor.
Tentukan platform voltan
Pilih voltan nominal yang sepadan dengan peralatan elektronik, pengawal motor, penyongsang dan pengecas.
Kiraan sel siri kemudiannya hendaklah dikira daripada kimia terpilih dan platform voltan yang diperlukan.
Tentukan keperluan tenaga
Anggarkan penggunaan tenaga harian atau setiap kitaran menggunakan kitaran tugas sebenar. Kemudian pertimbangkan kehilangan penukaran, kedalaman nyahcas yang boleh digunakan, kesan suhu dan had sistem lain.
Tentukan keperluan kuasa
Tentukan jangkaan arus tertinggi dan berapa lama ia akan bertahan. Ini amat penting untuk motor, pemampat, pam, alatan dan jentera mudah alih.
Tentukan kekangan fizikal
Sediakan dimensi petak bateri dan titik pelekap yang tersedia. Spesifikasi juga harus menyatakan lokasi penyambung, arah keluar kabel, akses perkhidmatan, ruang pengudaraan, dan orientasi pelekap.
Tentukan keperluan haba
Nyatakan jangkaan suhu ambien tertinggi, jangkaan suhu terendah, kitaran tugas dan keadaan penyejukan yang tersedia.
Tentukan seni bina BMS
BMS hendaklah sepadan dengan bilangan sel dalam siri, keperluan semasa, voltan pengecasan, penderia suhu, kaedah pengimbangan dan antara muka komunikasi.
Tentukan keperluan pengecasan
Voltan keluaran pengecas yang tepat, arus, penyambung, dan kaedah kawalan hendaklah ditakrifkan sebelum reka bentuk bateri dimuktamadkan.
Tentukan kualiti dan ujian
Prosedur kualiti boleh termasuk saringan sel, ujian kapasiti, semakan rintangan dalaman, pemeriksaan kimpalan, ujian penebat, ujian fungsi BMS, ujian nyahcas caj, pemeriksaan dimensi dan pengesahan pek akhir.
- Tentukan peralatan:Kenal pasti voltan, beban purata, beban puncak, kitaran tugas dan persekitaran operasi.
- Pilih kimia:Bandingkan tenaga, kuasa, gelagat terma, keperluan kitaran dan kesesuaian aplikasi.
- Kira susunan sel:Wujudkan konfigurasi siri dan selari berdasarkan keperluan voltan dan kapasiti.
- Nyatakan keupayaan semasa:Tentukan keperluan nyahcas berterusan dan puncak serta arus cas yang dibenarkan.
- Reka bentuk BMS:Padankan fungsi perlindungan, pengimbangan, penderiaan dan komunikasi dengan pek.
- Reka bentuk pengurusan haba:Cipta laluan haba yang jelas untuk sel dan elektronik kuasa.
- Reka bentuk kandang:Sahkan dimensi, pemasangan, pengudaraan, perlindungan dan akses perkhidmatan.
- Tentukan pengecasan:Padankan voltan pengecas, arus, penyambung dan tingkah laku kawalan dengan pek.
- Sahkan keselamatan:Semak pengasingan elektrik, perlindungan litar pintas, perlindungan suhu dan keperluan pengangkutan.
- Pengesahan lengkap:Uji pek siap di bawah keadaan elektrik, haba, mekanikal dan persekitaran yang mewakili.
Apakah yang perlu diberikan oleh pembeli sebelum meminta konfigurasi tersuai?
- Voltan peralatan:Sediakan voltan operasi nominal dan dibenarkan.
- Muatkan maklumat:Sediakan purata, maksimum dan arus permulaan atau sementara jika berkenaan.
- Tempoh operasi:Tentukan jangka masa larian bagi setiap kitaran dan kekerapan penggunaan.
- Petak bateri:Sediakan panjang, lebar, tinggi, titik pelekap dan ruang penyejukan yang tersedia.
- Keperluan penyambung:Menyediakan penyambung kuasa dan keperluan antara muka komunikasi.
- Sistem pengecasan:Tentukan voltan pengecas, arus, penyambung dan kaedah pengecasan.
- Persekitaran:Nyatakan jangkaan suhu, kelembapan, getaran, habuk dan pendedahan luar.
- Antara muka kawalan:Tentukan sama ada peralatan memerlukan CAN, RS485, UART, Bluetooth atau antara muka komunikasi lain.
Spesifikasi yang dibina dengan cara ini menyediakan asas yang lebih kukuh untuk pemadanan produk. Ia juga mengurangkan peluang untuk menemui ketidakserasian elektrik atau mekanikal selepas pembuatan telah dimulakan.
Soalan Lazim
Apakah kelebihan utama bateri litium boleh dicas semula?
Bateri litium boleh dicas semula boleh menggabungkan tenaga khusus yang agak tinggi dengan voltan fleksibel dan konfigurasi kapasiti. Ia digunakan dalam banyak aplikasi mudah alih, perindustrian, mobiliti dan storan tenaga.
Apakah perbezaan antara voltan dan kapasiti?
Voltan menerangkan potensi elektrik bateri, manakala kapasiti menerangkan jumlah cas elektrik yang boleh dihantar oleh bateri dalam keadaan tertentu. Voltan diukur dalam volt dan kapasiti biasanya diukur dalam ampere-jam.
Bagaimanakah tenaga bateri dianggarkan?
Anggaran yang dipermudahkan ialah tenaga dalam watt-jam bersamaan dengan voltan nominal didarab dengan kapasiti dalam ampere-jam. Tenaga boleh guna sebenar bergantung pada keadaan nyahcas, suhu, had pengurusan bateri, kehilangan penukaran dan kaedah ujian yang ditentukan.
Apakah maksud 10S3P?
10S3P menunjukkan sepuluh kumpulan siri dan tiga sel selari atau kumpulan dalam setiap kedudukan siri. Voltan dan kapasiti akhir bergantung pada voltan dan kapasiti sel individu.
Mengapakah BMS diperlukan?
BMS boleh memantau voltan, arus dan suhu, melindungi bateri daripada keadaan operasi yang tidak normal dan mengurus pengimbangan sel dalam pek berbilang sel. Fungsi tepatnya bergantung pada reka bentuk bateri.
Bolehkah setiap kimia litium menggunakan pengecas yang sama?
Tidak. Voltan pengecasan dan kelakuan pengecasan bergantung pada kimia dan konfigurasi sel. Pengecas hendaklah dipadankan dengan platform voltan bateri yang tepat dan kimia.
Apakah kadar C?
C-rate menyatakan arus berbanding kapasiti bateri. Contohnya, nyahcas 1C untuk bateri 20 Ah sepadan dengan 20 A, tertakluk kepada keadaan operasi bateri yang ditentukan.
Mengapakah bateri dengan kapasiti tinggi masih tidak sesuai untuk alat kuasa?
Kapasiti menerangkan cas yang disimpan, tetapi alat kuasa mungkin memerlukan arus segera yang tinggi. Sel, interkoneksi, BMS, pendawaian dan penyambung semuanya mesti menyokong tahap puncak dan nyahcas berterusan yang diperlukan.
Apakah perbezaan antara kimia LFP dan NMC?
LFP terkenal dengan kestabilan terma yang kuat dan ciri kitaran panjang, manakala NMC biasanya dipilih untuk ketumpatan tenaga yang lebih tinggi dan prestasi kuasa yang seimbang. Pilihan yang betul bergantung pada keperluan peralatan dan persekitaran operasi.
Apakah format sel yang biasa digunakan?
Format biasa termasuk sel silinder, kantung dan prismatik. Format silinder termasuk contoh seperti 18650, 21700 dan 26650. Format mempengaruhi reka letak mekanikal, pengurusan terma, pemasangan dan reka bentuk kepungan.
Mengapa pengurusan haba penting?
Aliran arus menghasilkan haba di dalam sel dan komponen elektrik. Suhu yang berlebihan boleh menjejaskan prestasi, tingkah laku pengecasan, penuaan dan keselamatan, jadi pek bateri berkuasa tinggi memerlukan laluan haba yang sesuai.
Bolehkah bateri litium beroperasi dalam cuaca sejuk?
Mereka boleh beroperasi dalam julat suhu yang ditentukan untuk sel, tetapi suhu sejuk boleh mengurangkan kuasa yang ada dan meningkatkan rintangan dalaman. Mengecas pada suhu rendah juga mungkin memerlukan sekatan bergantung pada kimia dan reka bentuk sel.
Bolehkah pengecas asid plumbum lama digunakan dengan bateri litium?
Tidak secara automatik. Bateri asid plumbum dan litium menggunakan tingkah laku pengecasan dan keperluan voltan yang berbeza. Pengecas hendaklah disahkan serasi dengan kimia bateri gantian dan voltan pek sebelum digunakan.
Apakah perlindungan keselamatan yang perlu ada pada pek bateri?
Bergantung pada reka bentuk, perlindungan boleh termasuk cas berlebihan, nyahcas berlebihan, arus lebih, litar pintas, suhu berlebihan, ketidakseimbangan sel dan pengasingan elektrik yang sesuai. Fius dan komponen perlindungan lain mungkin juga diperlukan.
Apakah dokumen yang mungkin diperlukan untuk pengangkutan bateri antarabangsa?
Bergantung pada jenis bateri, mod pengangkutan dan bidang kuasa, dokumentasi boleh termasuk maklumat ujian berkaitan UN38.3, maklumat data keselamatan, penilaian pengangkutan, spesifikasi pembungkusan, label dan dokumen penghantaran lain yang diperlukan.
Berapa lama bateri litium boleh bertahan?
Hayat perkhidmatan berbeza dengan kimia, kedalaman nyahcas, kadar caj dan nyahcas, suhu, keadaan penyimpanan, kualiti sel dan strategi pengurusan pek. Angka kitaran hayat hendaklah sentiasa ditafsirkan bersama-sama dengan keadaan ujian di mana ia diukur.
Apakah yang menyebabkan kapasiti bateri merosot dari semasa ke semasa?
Kapasiti boleh menurun secara beransur-ansur kerana penuaan elektrokimia, suhu operasi yang tinggi, arus tinggi, kitaran dalam, keadaan cas tinggi yang berpanjangan dan faktor tekanan lain. Tingkah laku penuaan yang tepat bergantung pada kimia sel dan keadaan operasi.
Mengapakah sel perlu seimbang?
Sel yang disambungkan secara bersiri boleh membangunkan keadaan cas yang berbeza dari semasa ke semasa. Pengimbangan membantu mengurangkan perbezaan tersebut supaya tiada sel individu mencapai had voltan dengan ketara lebih awal daripada yang lain.
Bolehkah pek bateri disesuaikan untuk mesin tertentu?
ya. Pek tersuai boleh direka bentuk sekitar voltan, kapasiti, format sel, konfigurasi selari siri, BMS, komunikasi, penyambung, dimensi kepungan, pemasangan dan keperluan persekitaran, dengan syarat reka bentuk yang terhasil disahkan secara teknikal.
Apakah maklumat yang perlu disediakan untuk projek bateri tersuai?
Maklumat berguna termasuk voltan peralatan, purata dan arus puncak, kitaran tugas, tempoh operasi, ruang bateri yang tersedia, kaedah pemasangan, keperluan penyambung, antara muka komunikasi, kaedah pengecasan, suhu ambien dan pendedahan alam sekitar yang dijangkakan.
Mengapakah bateri dan pengecas harus dianggap sebagai satu sistem?
Pengecas menentukan cara bateri dicas secara elektrik, manakala kimia bateri dan BMS menentukan keadaan pengecasan yang boleh diterima. Tidak sepadan dengan komponen ini boleh menghasilkan prestasi yang buruk atau keadaan yang tidak selamat.
Apakah yang perlu diperiksa sebelum menggantikan bateri dengan kimia litium yang berbeza?
Semak voltan nominal, voltan pengecasan maksimum, arus cas, arus nyahcas, seni bina BMS, keserasian pengecas, dimensi fizikal, susunan penyambung, keadaan terma dan julat voltan yang dibenarkan oleh pengawal peralatan.
Bagaimanakah Kejuruteraan Bateri yang Lebih Baik Boleh Meningkatkan Prestasi Sistem?
Prestasi bateri akhirnya adalah hasil daripada banyak keputusan yang saling berkaitan. Kimia sel menentukan kelakuan elektrokimia asas, tetapi bateri akhir bergantung sama banyak pada konfigurasi selari siri, BMS, sambungan elektrik, pengecas, reka bentuk terma, kepungan dan pengawal peralatan.
Inilah sebabnya mengapa memilih bateri dengan satu nombor jarang mencukupi. Voltan mesti sepadan dengan peralatan. Kapasiti mesti sepadan dengan tempoh operasi yang diperlukan. Arus berterusan dan puncak mesti sepadan dengan profil beban. Parameter pengecasan mesti sepadan dengan kimia yang dipilih. Reka bentuk terma mesti mengambil kira kitaran tugas sebenar. BMS mesti serasi dengan konfigurasi sel yang tepat.
Struktur fizikal adalah sama penting. Sel silinder, sel kantung dan sel prismatik menawarkan kemungkinan pembungkusan yang berbeza. Format yang dipilih mesti muat dengan petak bateri sambil meninggalkan ruang yang cukup untuk penebat, sambungan, penyejukan, elektronik perlindungan dan akses perkhidmatan.
Aplikasi mempunyai pengaruh besar pada reka bentuk akhir. Peranti elektronik kecil mungkin mengutamakan kekompakan dan ketumpatan tenaga. Alat kuasa mungkin mengutamakan keupayaan nyahcas yang tinggi. Skuter elektrik mungkin memerlukan keseimbangan antara tenaga dan arus puncak motor. Robot industri mungkin menekankan kitaran tugas dan komunikasi berulang. Sistem storan pegun mungkin menekankan prestasi kitaran, kestabilan terma dan pemantauan.
Keselamatan mesti kekal sebagai sebahagian daripada setiap peringkat reka bentuk. Perlindungan terhadap lebihan cas, lebihan nyahcas, lebihan arus, litar pintas, suhu berlebihan, dan ketidakseimbangan sel harus disepadukan ke dalam seni bina elektrik dan bukannya dianggap sebagai sesuatu yang difikirkan semula.
Pengangkutan dan dokumentasi juga merupakan sebahagian daripada kejuruteraan bateri profesional. Penghantaran antarabangsa boleh memerlukan ujian, pembungkusan, pelabelan dan dokumentasi pengangkutan yang ditetapkan, manakala perolehan projek mungkin memerlukan spesifikasi, lukisan dan rekod pemeriksaan yang jelas.
Untuk pengeluar peralatan dan penyepadu sistem, pendekatan yang paling berguna ialah bermula dengan keadaan operasi sebenar dan bekerja ke belakang ke arah konfigurasi bateri. Ini mewujudkan hubungan yang lebih jelas antara beban peralatan, kimia bateri, susunan sel, BMS, pengecas, sistem terma, kepungan dan gelagat pengendalian yang dijangkakan.
Sebuah kejuruteraan yang betulBateri Litium Ionoleh itu lebih daripada sekumpulan sel boleh dicas semula. Ia ialah sistem kuasa yang diselaraskan yang direka bentuk sekitar beban elektrik tertentu, keadaan persekitaran, struktur mekanikal, strategi pengecasan dan seni bina perlindungan.
Perlukan Konfigurasi Bateri Litium untuk Peralatan Anda?
Kuasa Vcellmenyokong penyelesaian bateri boleh cas semula khusus aplikasi yang meliputi platform voltan, silinder dan format sel lain, konfigurasi selari siri, perlindungan BMS, penyambung, penutup dan keperluan pek tersuai. Untuk spesifikasi teknikal dan perbincangan projek,hubungi kami.
